三相导轨式电能表-DTSU-307C

  • 三相导轨式电能表-DTSU-307C
产品详情
产品概述
DTSU-307系列三相导轨式电能表是我公司采用微电子技术和进口大规模集成电路,应用先进的数字采样处理技术和SMT工艺等先进技术研制开发的。它拥有完全自主的知识产权的新型有功电能表。其性能完全符合GB/T17215.321-2008(1级和2级静止式交流有功电能表)的相关技术要求,它能准确直接的测量50Hz或6OHz三相交流电网中负荷的有功电能的消耗,该表由8位LCD显示器显示有功、无功电能,具备RS485通讯功能。该表具有以下特点:可靠性好,体积小,重量轻,外形美观,方便安装等。
技术参数

产品特点

35亳米标准导轨安装,符合DIN EN50022标准。10极宽度〔模数12.5亳米),符合DIN 43880标准。标准配置6+2位LCD显示器(999999.99kwh)显示。

标准配置无源电能脉冲输出〈有极性),方便和各种AMR系统连接,符合IEC 62053-21和DIN 43864标准。具备RS485 数据通信端口,通信协议符合标准DL/T645-2007和MODBUS-RTU。

可以测量有功、无功电能,电流,电压,功率,频率等数据。

直接U型连接,标准配置U型接线。

短的保护盖,减少安装空间和便于集中安装。

功能选型表

功能参数DTSU-307BDTSU-307CDTSU-307EDTSU-307F
电能计量有功电能组合有功电能正向反向
无功电能无功电能

分时计量复费率峰尖平谷4种费率,8个时段


实时测量值相电压v1,v2,V3

电流l1,l2,I3

有功功率总有功

无功功率总无功

功率因致PF

频率F

电能脉冲输出kWh输出有功
通讯通讯接口RS-485
通讯协议Modbus-RTU和DL/T 645-2007
显示方式LCD液晶显示
外形尺寸127x98x75mm

注:“●”表示标配;“○”表示选配。

快速订货选型表

设备名称产品型号基本功能电流规格备注
三相导轨式电能表DTSU-307B三相有功电能Kwh,液晶显示1.5(6),5(20),10(40),
20(80),30(100)A
阻容降压
变压器降压
DTSU-307C三相有功电能Kwh,液晶显示,485通讯Moudbus-RTU 协议和DL/T645-
2007
三相导轨式多功能电能表DTSU-307E三相电压U、电流l、频率Hz、功率因数
cosφ、有功功率Kw、无功功率Kvar、有
功电能Kwh、无功电能Kvarh,,液晶显示、
485通讯
三相导轨式复费率电能表DTSU-307F三相电压U、电流l、频率Hz、功率因数
cosφ、有功功率Kw、无功功率Kvar、有
功电能Kwh、无功电能Kvarh,,尖锋平
谷4种费率、液晶显示、485通讯

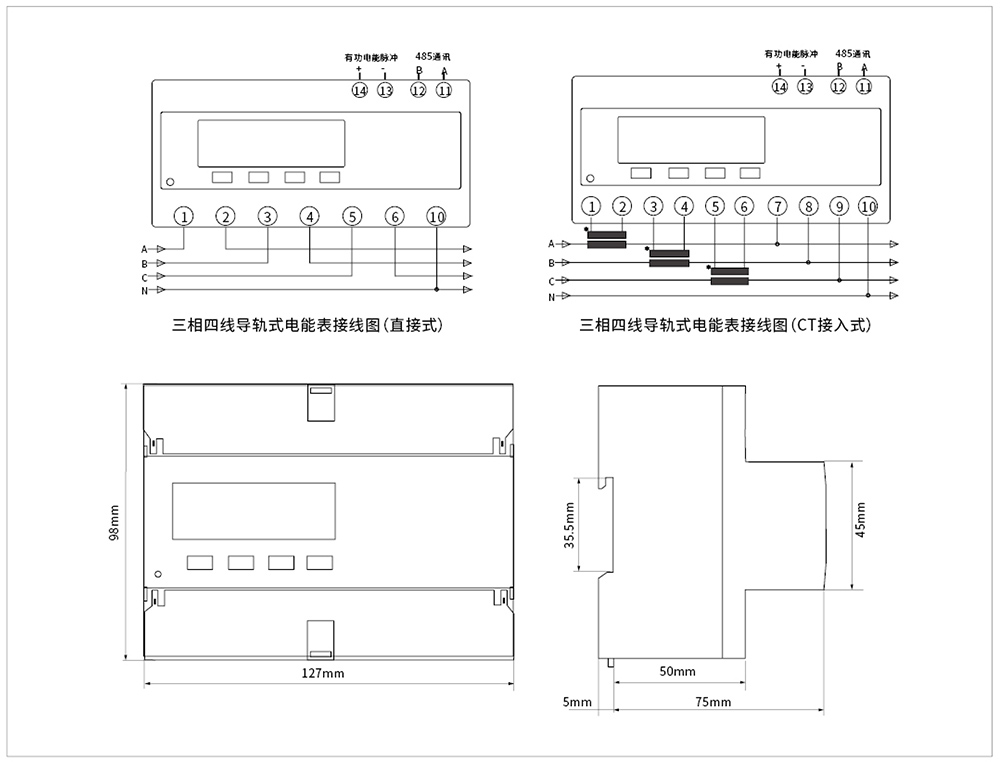

外形及开孔尺寸
